UQK60系列高溫高壓浮球液位開關
產品信息介紹
UQK60系列高溫高壓浮球液位開關是根據國外同類產品技術研發制造的，引用ANSI B31.1標準 設計，采用先進的三磁機構開關，結構合理，可靠性高，適用于石化、電力、食品、醫藥等行業對生產過程中各種的高溫、高壓及敞口容器的液位控制、報警、故障聯鎖等。在設計制造時，考慮了石油化工行業引進設備中過程連接形式，是同類進口產品的替換產品。

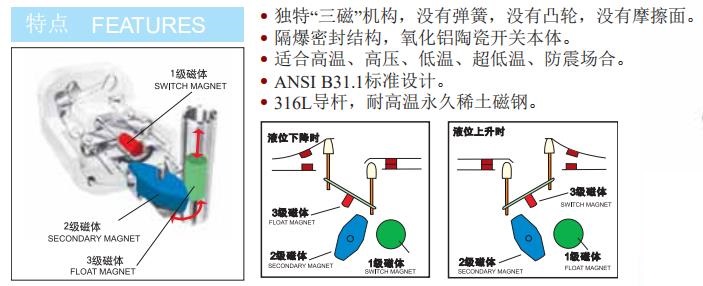

UQK61工作原理：一級磁鐵位于壓力管內。當浮球隨液位上升或下降時，一級磁鐵在壓力管內部上下運動。在表殼里壓力管的外面安裝有一個可上下調整的機械開關。一級磁鐵上下運動，通過磁力耦合帶動二級磁鐵動作，三級磁鐵隨之動作，來操作開關的關斷動作。觸發的機械開關直到液位下降的時候才能重新回到原來狀態。
UQK62工作原理：浮筒系在一根與彈簧連接的不銹鋼纜索上。其密度大于測量介質的密度。因此，它總是拉長彈簧。在自由狀態下，彈簧被拉伸到預定長度，通過一個不銹鋼限位器限制彈簧超出彈性限度。在彈簧的導桿內安放第一級磁鐵，它可以根據彈簧的伸縮變化而在壓力管內上下運動。在表殼里壓力管的外面安裝有一個可上下調整的機械開關。當液面上升淹沒浮筒，根據阿基米德浮力定律，浮力增加的量等于浮筒排出的液體的這部分重力，彈簧的彈力減小，彈簧收縮，在上面安放的第一級磁鐵隨之向上運動，觸碰機械開關。當液位下降時，浮筒露出液面，彈簧感知增加的這部分力，彈簧長度有所增加，一級磁鐵的移動使開關復位。
