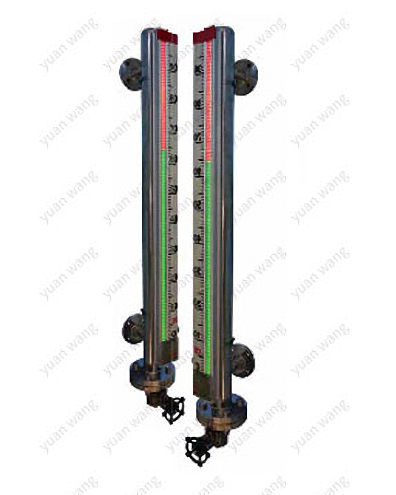

UHZ-57磁敏LED雙色光柱液位計
產品信息介紹
產品概述
UHZ-57系列磁敏LED雙色光柱液位計是本公司新研發的新品,由于采用半導體LED發光器件，具有亮度高、紅綠雙色顯示，可視距離更遠、標尺刻度更清晰、顯示范圍更大，產品更 具系列化；尤其在環境煙塵大、含有微細鐵屑的鋼鐵企業，如果采用磁翻柱液位計，由于磁吸附 作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，而磁敏LED雙色液位計能有效的解決這個問題。
UHZ-57系列磁敏LED雙色光柱液位計，液位顯示采用高亮度LED雙色發光電子模塊， 紅、綠光柱顯示液位，白天觀察距離60m，夜間可達200m以上?？商娲鷤鹘y(tǒng)各種現場顯示液位計，廣泛應用于工業生產過程中的液位顯示。
工作原理Working Principle
在液位計主導管內有一個磁性浮子，浮子根據介質的比重設計，浮子內磁鋼與容器內液面 同一高度，液位LED顯示標尺內裝有半導體磁敏傳感器，并和LED發光模塊上下有序排列，與磁 場相對應的半導體磁敏傳感器受磁后，觸發相應的數字電路，液位以上LED紅色顯示，液位以下 LED綠色顯示；紅色顯示汽相，綠色顯示液相，紅綠交界處就是容器內的實際液位，液綠汽紅， 一目了然。
產品特點：
1、汽紅水綠，發光顯示清晰，觀察角度大，可視距離遠。可以紅綠光柱清晰顯示液位，適宜在光線暗的場所中應用，夜間觀察更醒目。
2、本體選用不銹鋼制造，液位計顯示裝置與容器內的介質不接 觸，無泄露，適宜于一、二、三類壓力容器使用。并對內裝易 燃、有毒和腐蝕性介質的容器絕對安全可靠。
3、顯示量程大，使用范圍廣，適用于低溫、中溫、高壓場合。
4、可輸出4-20mADC標準信號，實現液位的遠傳顯示，容器群液位的集中監測控制；亦可配液位開關，實現連鎖保護。
主要技術參數：
公稱壓力Nominal pressure: 0.6、1.0、1.6、2.5、4.0、6.4、 10.0、16.0 MPa
介質溫度Medium temperature: -140 oC ~250oC
介質密度Medium density: ≥0.45 g/cm3
過程連接Connection: 多種尺寸和等級的凸面、凹凸面、榫槽面法蘭材質Material：304、316、316L
法蘭安裝中心距Distance between centres of flfl anges(L):
普通型Normal：500－6000mm（任選Optional）
電源電壓Power Voltage: AC36V或AC220V
