YW90系列脈沖型雷達物位計
產品信息介紹
產品概述
雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，碰到被測介質表面，其部分能量被反 射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波 的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小(納秒量級)很難確認。雷達物位計采用一種 特殊的相關 解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面 的距離。

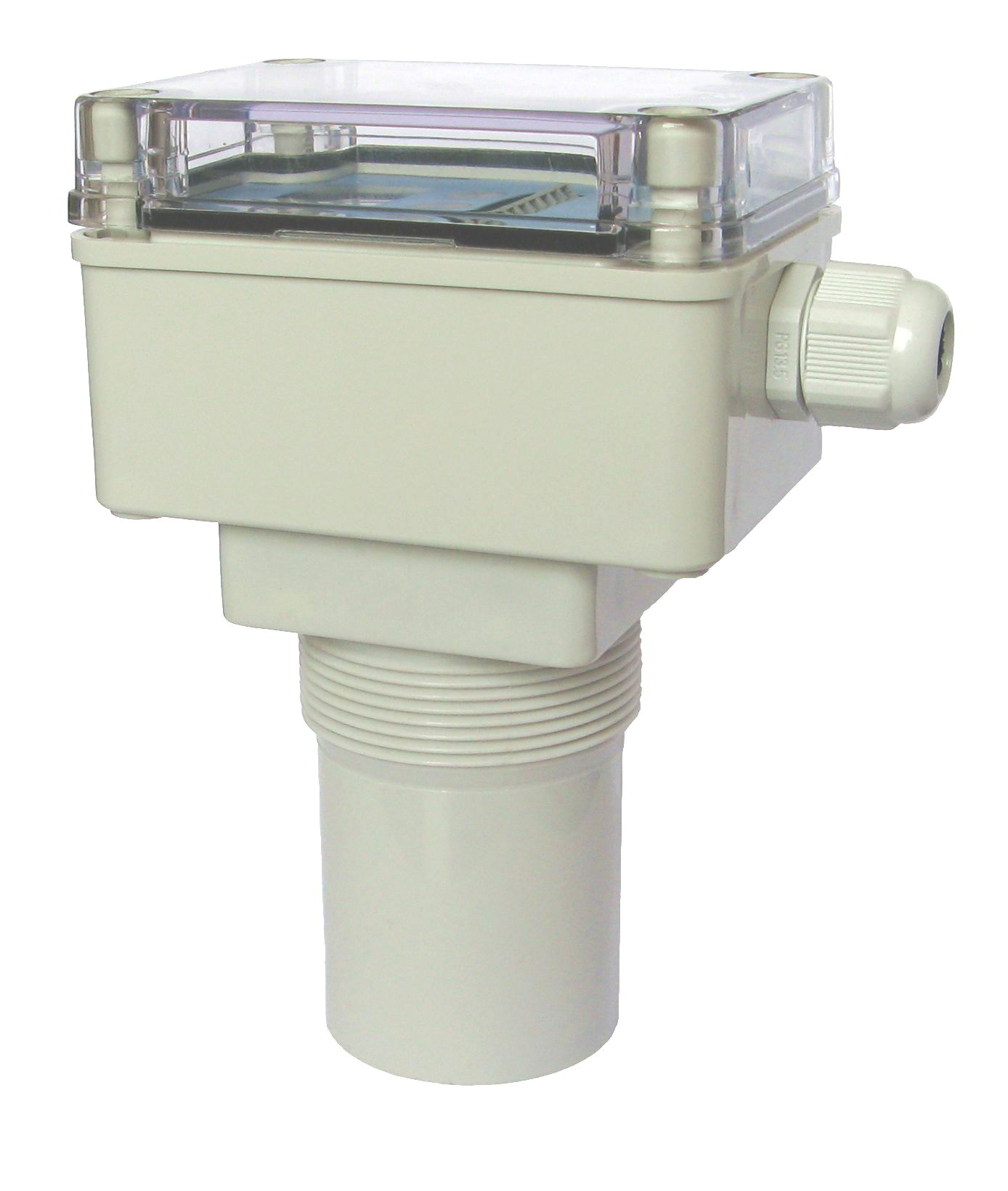

技術指標 Techn ical data | |
量程 Measuring range： | YW-T4：4.00m (液體Liquid) |
YW-T6：6.00m | |
YW-T8：8.00m | |
盲區 Blind zone： | YW-T4：0.20m |
YW-T6：0.25m | |
YW-T8：0.30m | |
精度 Accuracy： | 0.20% |
電流輸出 Currentoutput： | 4~ 20 mA |
輸出分辨率 Resolution ratio： | 0.03% |
輸出負載 Output load： | 0~ 500 Ω |
顯示分辨率 D ispaly resolution： | 1mm/1cm |
顯示方式 D isplay way： | 4位LCD液晶 4 digitalLCD |
輸入電源 Power supply： | DC20-32V |
溫度補償 Temperature compensation： | 全范圍自動 Whole scope auto |
介質溫度 Meduim temperature： | -45℃~+85℃ |
壓力范圍 Pressure range： | ± 0. 1MPa |
聲波束角 Acoustic wave beam angle： | 8o (3db) |
檢測周期 Measuring cycle： | 1.5秒 |
參數設置 Parameter installation： | 3位有感按鍵 3 digitalsense button |
電纜裝置 electric cable device ： | PG13.5密封套 PG13.5 sealing sheath |
外殼材料 Shellmaterial： | ABS |
傳感器材料 Transducermaterial： | PVC |
防護等級 Protection class： | P67 |
安裝方式 Installation way： | 螺紋(法蘭)或固定孔(支架) |
Thread (flange) or fix support | |
容器法蘭 Vesellflange： | 最小內口徑為65mm, 無其他要求 |
M inimun of inside the path is 65 mm and no other request | |
